頂升移栽電機選擇

查看數: 3519 | 評論數: 24 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-3-25 10:37

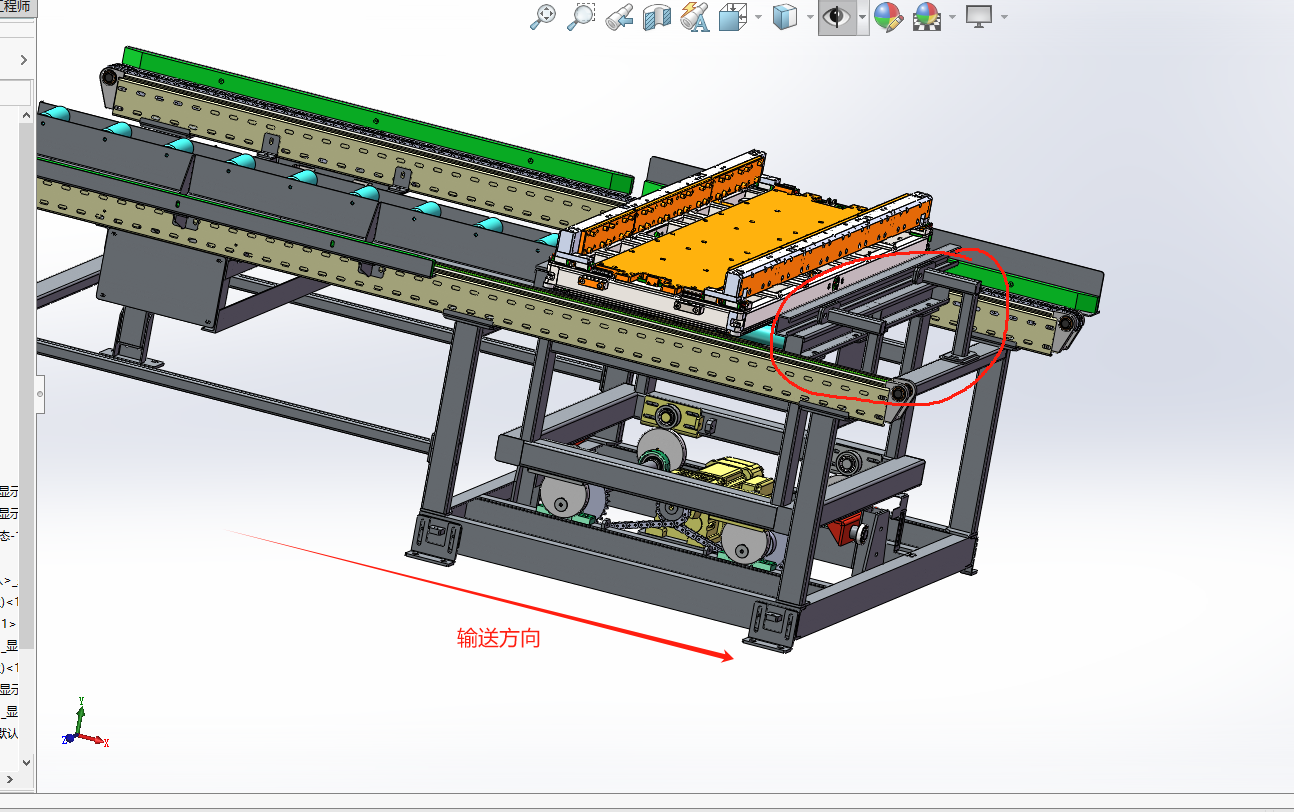

大佬們，怎么計算這個頂升移載所需要的功率與轉速?速度是6秒一圈，貨物加頂升自重是1000KG（貨物是300kg），還有這個止擋怎么優化呢，我們經理說不好，讓改 ...

回復

東北制造 發表于 2024-3-25 10:56:29

ଘ(੭*ˊᵕˋ)੭ʸᵉᵃʰᵎ～:; ✨止擋沒有緩沖嗎⁉️

東北制造 發表于 2024-3-28 22:41:07

ଘ(੭*ˊᵕˋ)੭ʸᵉᵃʰᵎ～:; ✨能不能在轉角處輸送減速⁉️

17635530802 發表于 2024-3-26 11:03:04

菜雞攻城獅發表于 2024-3-26 10:45
300KG，0.33M/S，應該加緩沖比較好

止擋上面加尼龍條會不會好點？

您這種7字止擋撞擊扭力大不太實用，外觀也不好看，看看怎么改進下吧發表于 2024-3-26 11:38

菜雞攻城獅 發表于 2024-3-26 10:45:15

300KG，0.33M/S，應該加緩沖比較好

機械設計1234 發表于 2024-3-26 08:43:21

17635530802 發表于 2024-3-25 13:54
整體件怎么做想不出來哇，我們經理說用螺紋，我想不出來

你經理意思是你非要用直角工件的話不要焊接成一個工件，直角那里用螺絲固定連接吧

17635530802 發表于 2024-3-26 08:26:44

l7612175 發表于 2024-3-25 15:48
我想了一下，力臂長度應該給錯了，你這個偏心35mm，提升高度就是70mm，
我們假設在機構上方設置個輪子拉 ...

用r=35算出來就對了

，大佬這個圖表是什么軟件呢

補充內容 (2024-3-26 11:05):
還不知道有這個功能，我去看看，謝謝大佬了

sw啊發表于 2024-3-26 09:15

冷月梧桐 發表于 2024-3-25 21:47:30

學習了

小強XXXXX 發表于 2024-3-25 16:35:14

止擋建議放在正下方，周邊鈑金安裝后什么也看不到，受力還合理。

l7612175 發表于 2024-3-25 15:48:33

本帖最后由 l7612175 于 2024-3-25 16:46 編輯

17635530802 發表于 2024-3-25 15:12
我們公司以前用的0.75KW,傳動比是2，電機的轉速是20r/min，我就是這個搞不懂

我想了一下，力臂長度應該給錯了，你這個偏心35mm，提升高度就是70mm，
我們假設在機構上方設置個輪子拉這個機構，從0到70mm，這個輪子的力臂應該是35mm，按110mm的力臂是不對的。因為在最低點時，偏心輪是不做功的。

17635530802 發表于 2024-3-25 15:12:07

l7612175 發表于 2024-3-25 14:55
重1000KG 速度10r/min 偏心35 直徑150

F=mg=1000*10=1000N

我們公司以前用的0.75KW,傳動比是2，電機的轉速是20r/min，我就是這個搞不懂
