俺不懂電氣，特來求助跟請教哦

查看數: 5566 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2014-8-19 23:37

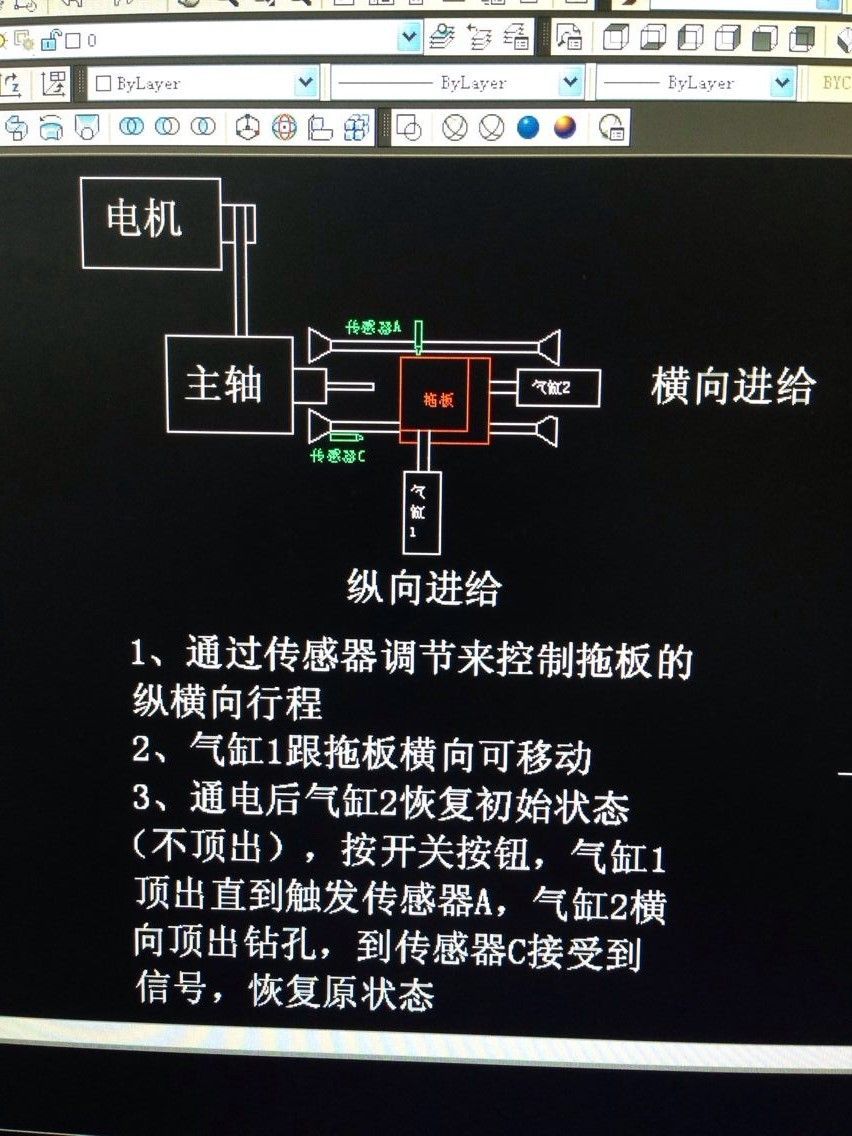

( ^8 a6 E/ i( Z& W0 Z2 e" K% D e+ d2 B ' u( d9 s* p- n- p! D 老式的手板車床想改成用氣缸來代替 4 w) ]! h, L3 k- h( C) x+ Q懇請大俠各位看了幫我選型嗎可以？？ 7 c7 X( Z & ...

回復

spinachzwx 發表于 2022-9-19 17:59:50

感謝各位的分享！

ldylq 發表于 2014-11-21 16:40:08

這個方案有兩個問題，1、通過傳感器調節來改變行程實現不了，傳感器只能用來檢測物體的有無或物體運動是否到位，必須加一擋塊之類的行程限位裝置來改變行程，再通過傳感器來確認是否到位，2、通過氣缸實現鉆孔進給，進給速度不給保證一致

sundy25 發表于 2014-11-19 19:34:05

zys773 發表于 2014-11-19 19:00
- _- g3 p; V. N3 r( V5 M沖力大可以加阻尼彈簧，氣缸便宜，有氣泵就能用，傳感器控制電磁氣閥。如果電控：2套步進電機加步進驅動器再 ...

阻尼彈簧受力應該是呈拋物線的，鉆孔的時候不勻速產品質量會有影響吧？加了阻尼之后氣缸的功又小了，可能會影響進給。感覺只把橫向進給改成變頻電機就可以了，縱向的頂到之后加工時不會受太大應力。

正確的做法是氣缸加液壓阻尼器，鉆床專機常用的做法。發表于 2014-11-19 22:15

zys773 發表于 2014-11-19 19:00:21

沖力大可以加阻尼彈簧，氣缸便宜，有氣泵就能用，傳感器控制電磁氣閥。如果電控：2套步進電機加步進驅動器再加2軸控制器，電氣部分就要1000+了機械部分另算

xline 發表于 2014-11-19 13:34:37

把氣缸換成液壓的試一下，我們這邊很多這種小型液壓車床，只不過切削材料都是鋁的。

isnow2012 發表于 2014-8-20 11:28:39

用步進電機控制。

參與人數 1	威望 +1	收起理由
暉GL	+ 1	支持

kingwu1989 發表于 2014-8-20 09:55:11

我也覺得氣動沖擊太大，不合適

709079691 發表于 2014-8-20 09:15:12

這玩意我去年剛剛改造過，用了FX1S改的，東西簡單就是效果不理想。

上海 200600915 發表于 2014-8-20 12:25

你也上海的，想知道具體QQ 709079691 發表于 2014-8-20 09:16

dhmqy2014 發表于 2014-8-20 08:59:55

我也是不懂的！！！來學習的
