有壓縮空氣源利用嗎？能否考慮用高壓氣幕密封？

大俠請看現有的結構和空間分布，用壓縮空氣的話壓縮空氣的腔體和結構也需要隨著主軸上下運動，對主軸的精度會有一定的影響，同時也可能增加主軸的震動；同時，主軸前后運動會附著水滴，要實現該處結構密封的空氣需要一定的壓力，吹到主軸上的噪音會很大

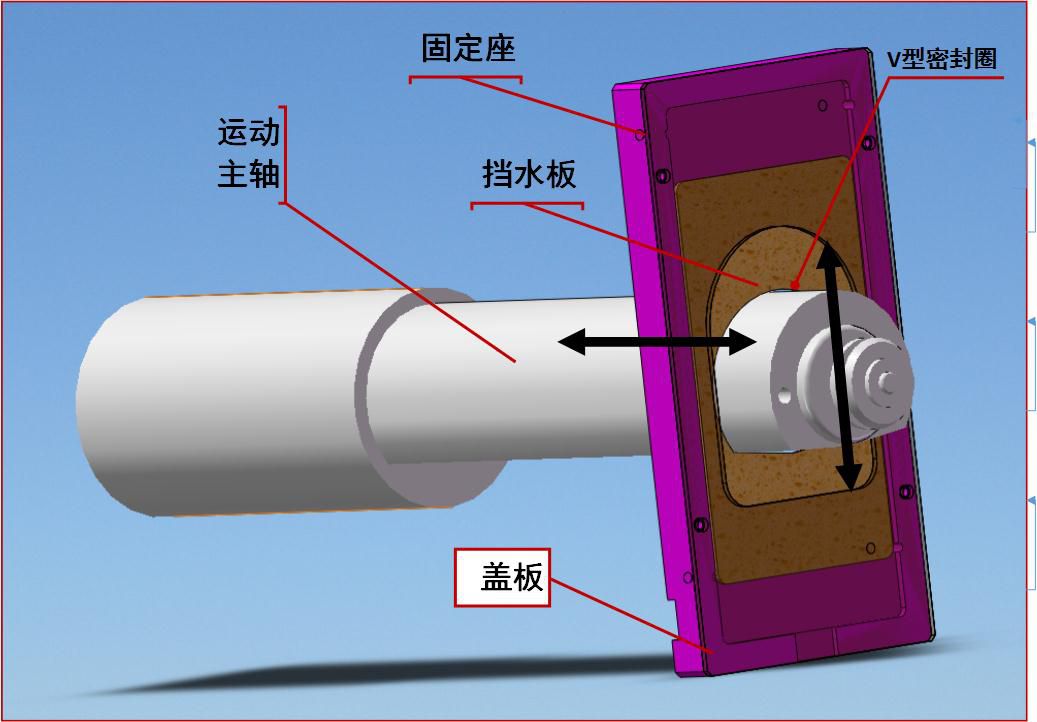

問題：是不是主軸帶動擋水板徑向移動的？？如果是，那么擋水板就是靠主軸擠壓V型密封圈獲得動力的。這就導致V型密封圈一側壓迫過緊，而另一側產生較大間隙，導致密封失敗，而且嚴重影響密封圈壽命。如果擋水板重量很大，且與固定座之間相對運動時摩擦阻力很大的話，這些不利因素最終都靠壓迫V型密封圈去克服。所以這種結構有問題。樓主應該看看，日本的產品里密封圈與主軸結合的地方，是否有耐磨環支撐，密封圈只提供密封效果，而耐磨環負責傳遞徑向移動是的力。

先提一個笨辦法，在擋水板上加一個毛氈，毛氈用粘性較大的油侵潤。一方面毛氈在擋水板的前端，可以擋掉大部分飛濺過來的水，另一方面毛氈柔軟，可以緊緊的貼在軸上，哦，對了，突然想起毛氈用久了會永久變形，貌似行不通。。。。

zhaotingzhou 發表于 2016-2-20 21:21
有壓縮空氣源利用嗎？能否考慮用高壓氣幕密封？

如果主軸只是旋轉，壓縮空氣能夠防止水滴通過密封結構進入主軸安裝座后面，但是噴水過程會有大水滴吸附在主軸上，仍然會有水珠附在主軸上；還有一點就是他們是怎么用擋水板結構實現的密封

改成直線軸承支撐，在座上考慮密封結構，如何？

zhaotingzhou 發表于 2016-2-20 21:26
“主軸外徑的尺寸變量較大，外徑在69.2~70.8mm之間，圓度也無法保證”,
這句話該怎么理解，是加工精度達不 ...

是啊，頭疼

“主軸外徑的尺寸變量較大，外徑在69.2~70.8mm之間，圓度也無法保證”,
這句話該怎么理解，是加工精度達不到還是零件本身設計要求？

戲謔道出 發表于 2016-2-16 10:16
主軸外徑的尺寸變量較大，外徑在69.2~70.8mm之間，圓度也無法保證，無法準確控制過盈量；擋水板按照直徑6 ...

有壓縮空氣源利用嗎？能否考慮用高壓氣幕密封？

剛好正為這事頭疼呢！老板讓給平面磨床上做防水（杭磨7132A）。也是沒有好的方案
