發布時間: 2016-6-28 14:52

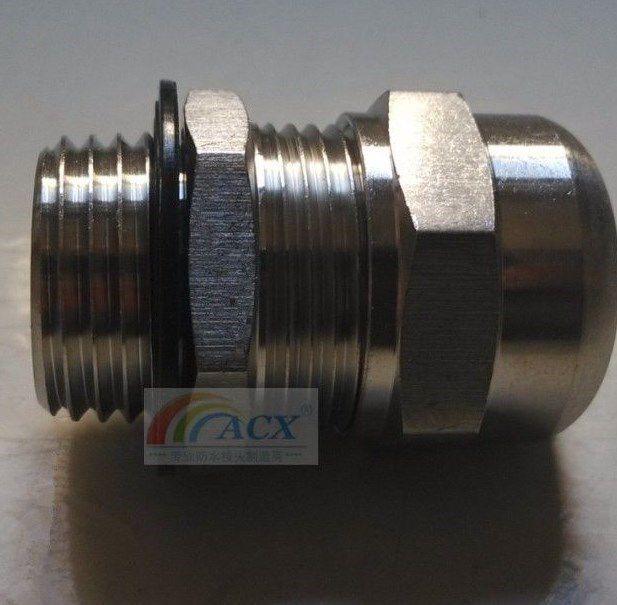

正文摘要:大家好，現在設計到一些電氣、電纜接頭的問題，需要機械這邊選型。 先看看結構： 看起來應該是端面密封，靠密封圈貼緊安裝面。可是有一個問題，軸線方向上水會從螺紋（很多公司這里都是一般M螺紋）處滲入到里面 ... |
Cavalier_Ricky 發表于 2016-6-28 20:06 如果線走上面，你只靠螺母當法蘭面行嗎？密封墊只能封端面，水順著螺紋近伸進去了。 |
螺旋線 發表于 2016-6-28 21:05 我們電纜接頭都是用浩亭，非常好。不過浩亭沒有這東西賣，電纜固定頭，防水開關之類都沒有。 |
| 收藏 |
|
反正我是不會讓機械設計來選型，關注的點不一樣。吃過幾次虧，就再也不上當了。選的汽缸，帶的開關線長300毫米，這不坑爹嘛。 就說這個電纜密封圈，看上去都差不多，但細節就決定實際的效果，隨便選一個，就等著哭吧。 樓主如果不差錢，那去看看浩亭的樣本，值得擁有。一個在生產現場使用超過10年的電纜密封圈，洗干凈了，擰開，那密封體舒展開來，就和新的一樣，看著就舒服，這就是品質。這不是整天玩粗老笨壯的機械人能理解的東西。 |
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
|
wendy8314127
| + 1 | 熱心助人，專業精湛! |
|
非得找個最難密封或無法密封的玩意兒來玩密封？？？ 圖中主體的外六角大他兩三個號，就可以直接當法蘭用了啊。不能用這種的原因是什么？ |
| 是不是螺母裝錯位置了？假設板子上開個孔，一面是墊圈和這個零件，另一面是螺母固定？ |
| 樓主，你再仔細看看格蘭頭的結構，螺紋上有墊的是擰在箱體上的，膠墊管密封，鎖緊電纜的螺紋根本不牽扯密封，芯里有個膠筒包緊電纜，這個膠筒是可換的，對應不同線徑。 |
| 參與人數 1 | 威望 +1 | 收起 理由 |
|---|---|---|
|
wendy8314127
| + 1 | 熱心助人，專業精湛! |
