發布時間: 2017-5-6 11:23

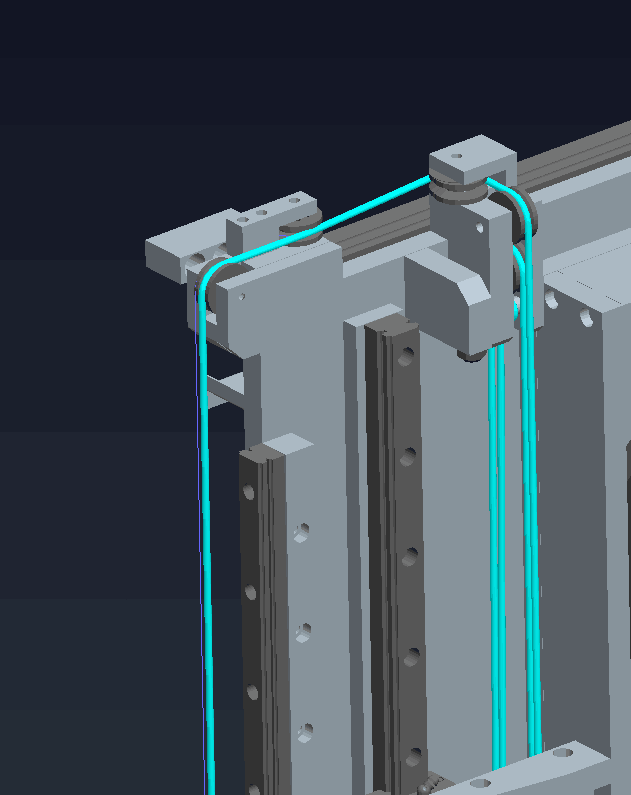

正文摘要:如附圖所示，想做一個鋼絲繩連接的帶配重的結構，用滑輪組來減輕配重的重量，圖中最左邊那根繩子連接的配重，原本配重是放在背后的，但由于背面有空間限制，配重跟前面需要提 ... |
| 1.目測線徑跟滾輪不匹配，標準里線徑與滾輪直徑是有要求的；2.放置跳槽，建議加一個防跳槽的殼子，百度一下應該很多。 |
| 還有就是怎么控制？ |
大家說的很好，也學習了 |
|
在想能否有其他形狀的滑輪呢？ |
|
建議取消那兩個水平滑輪，把最上面那兩個垂直換向滑輪都旋轉一個角度，形成共面。 |
|
1.要設計防跳線 2.注意鋼絲繩最小彎曲半徑 3.預估疲勞壽命 |
| 上方的單個滑輪沒有限位，有鋼絲繩從里面跑出的可能。 |
xiaobing86203 發表于 2017-5-6 17:12 好的，謝謝您給的建議。 |
未來第一站 發表于 2017-5-6 16:32 嗯，謝謝，您那邊之前用過的場合承重大概有多少呢 |
