發布時間: 2017-6-8 20:41

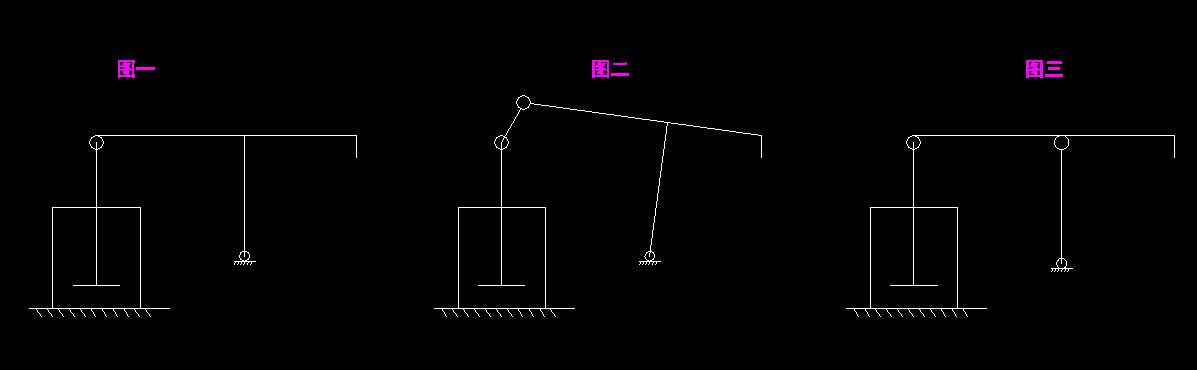

正文摘要:本帖最后由 微風習習 于 2017-6-8 20:43 編輯 大家好，如圖所示，做了一個圖一的氣缸關節機構，結果出現卡死（思路出錯），現想更改成右邊的，大家幫忙看一下，圖二那個更改方法是否正確，圖三是不是還會出現 ... |
| 來學習。 |
| 自由度要計算下，大學科本里有， |
七葉2009 發表于 2024-4-15 09:29 7年前的帖子，沒注意，不知道樓主還活躍在論壇嗎  |
| 樓主的目的是為了使最右面連接的東西位置發生變動嗎，可以用sw做個草圖模擬動畫 |
| 樓主很專業，寫得很好！ |
huwangning 發表于 2017-6-9 08:54 氣缸偏載 |
|
有點像農村里的壓井 |
| 這種杠桿式得壓鉗結構我們焊接工裝上用得太多了，這種機構如果想設計合理需要做運動仿真分析。從圖上看，你也可以考慮氣缸尾部加個旋轉副 |
|
本帖最后由 淡然 于 2017-6-9 09:43 編輯 圖三可以，比較保險。上面圓圈處開槽，不限制橫桿的左右自由度。 |
