發布時間: 2017-6-26 07:48

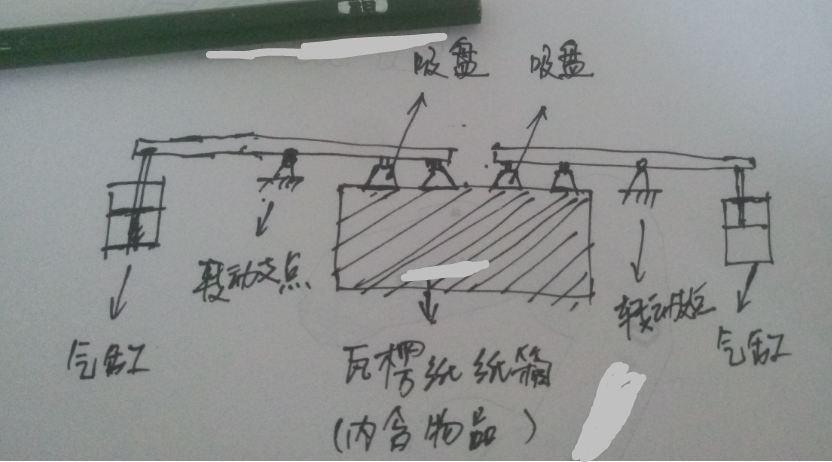

正文摘要:有一裝有物品的瓦楞紙箱，在皮帶輸送線上輸送，紙箱定位后，想設計一打開瓦楞紙箱的開箱機構（封箱的膠帶已經割開，且暫不考慮直接安裝整套的開箱設備），具體為由氣缸帶動一根可沿轉動 ... |
|
厲害了，這個簡單可行 |
| 動力機構可以直接用旋轉氣缸，帶著吸盤旋轉 |
| 建議你們直接換包裝就好了...用整蓋式的... |
| 我之前見過的自動包裝線，開箱好像都是做這種導向的，簡單直接 |
| 經典。。。。 |
|
如果開口已經夠夾取工件，這個方案就可以了，簡單直接。 |
lgliang_429 發表于 2017-6-26 10:38 看圖示 |
|
1、用錐形導向把兩片大的蓋打開大于90°； 2、紅色線示意的框從正上方下壓，可以保持2片大的蓋打開狀態； 3、紅色箭頭示意的機構按箭頭方向運動可以開小的蓋。 只是一個構思示意，還不知道能不能看得明白？ 第一二步應該沒有問題，只是開小蓋這步還沒想的很清楚，僅僅提供一個思考方向。 |
